Voor het examen Tuinarchitectuur kregen we een praktijkopdracht van een bestaande situatie welke we volgens ontwerprichtlijnen moesten uitwerken tot een definitief tuinontwerp.
De praktijkopdracht betrof een geschakeld herenhuis in een nieuwbouwwijk gesitueerd aan een rustige weg in een woonwijk met groene uitstraling en brede lanen. De woning is royaal opgezet met een grote achtertuin van 14 meter diep en 11 meter breed en een voortuin die ruimte biedt voor een eigen parkeerplek. De achtertuin ligt op het zuiden en grenst aan het water en kijkt uit op de een dijk, waar sporen van de voormalige spoorlijn zijn terug te vinden.
Door sporen van de oude spoorlijn kwam mijn gedachte op een rangeerterrein, waar vanuit een ronddraaiend plateau treinstellen naar verschillende bestemmingen werden gebracht, voor onderhoud of andere werkzaamheden/functies, voordat ze weer terug konden keren op het spoor. Het speelse karakter van een rangeerterrein met de vele bestemmingen hieromheen bracht mij op het idee tot een buitenruimte waarin een centrale plek in de tuin leidt tot diverse functies voor zowel volwassenen, kinderen en een hond. Meerdere plekken waar een ieder tot rust kan komen, kan spelen, kan genieten van familie en vrienden en van de bloemrijke borders waar vogels, bijtjes en vlinders rond vladderen. Een buitenruimte waar je even weg kunt dromen, voordat je weer in de alledaagse realiteit terugkeert.
Vandaar mijn thema: Familietuin ‘Back-on-track‘.
Mijn visie in dit ontwerp was:
Natuurlijke Rust | Oase van rust met weelderige beplanting, natuurlijke materialen, ruimte, licht en lucht. |
Ecologische Duurzaamheid | Inheemse planten om de biodiversiteit te ondersteunen en gebruik van duurzame materialen. |
Kindvriendelijk Ontwerp | Speelruimte en veilige zones voor het kind. |
Eetbare Tuin | Eetbare planten, kruiden, moestuin en vegetatie die vogels, vlinders en bijen zullen aantrekken. |
Sociale Ruimte | Diverse ruimtes/zitplekken, verspreid door de tuin. |
Voordat je komt tot een definitief ontwerp, maak je eerst een aantal schetsontwerpen. Het ontwerp dat uiteindelijk het meeste aanspreekt, werk je uit tot een definitief ontwerp.
In het schetsontwerp benoem je de belangrijkste onderdelen, maar ga je nog niet in details.

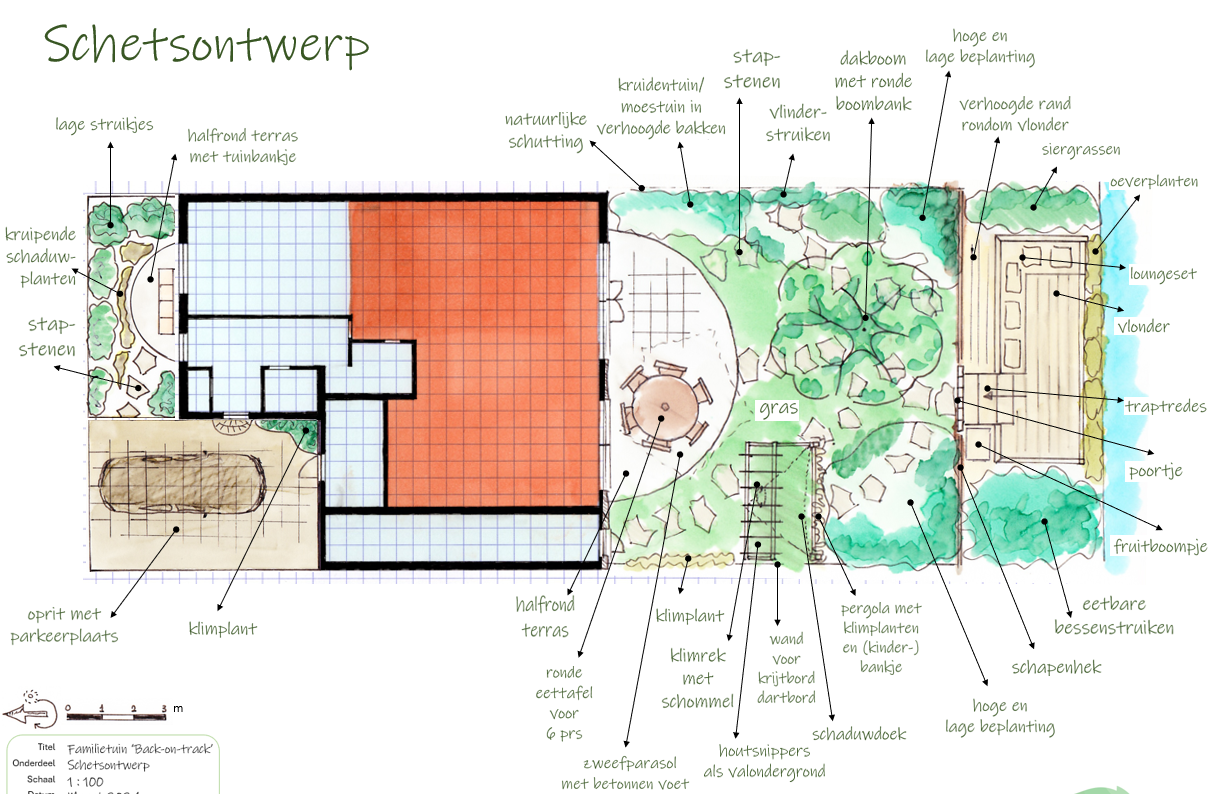

Schetsontwerp voor- en achtertuin voor de Familietuin ‘Back-on-track’
Een isometrie-tekening is een manier van ruimtelijk tekenen in perspectief (3D), waarbij de verhoudingen van het object behouden blijven. De hoogte-, breedte- en diepte-as staan in gelijke hoeken (120°) ten opzichte van elkaar. Hierdoor lijken alle drie de dimensies even belangrijk.
In tegenstelling tot perspectieftekeningen, waarbij lijnen naar een verdwijnpunt lopen, blijven in een isometrie de afmetingen op elke as gelijk.
Een isometrie-tekening geeft een duidelijk overzicht van vorm, volume en indeling van een tuin, zonder dat je wiskundig hoeft te corrigeren voor perspectief.

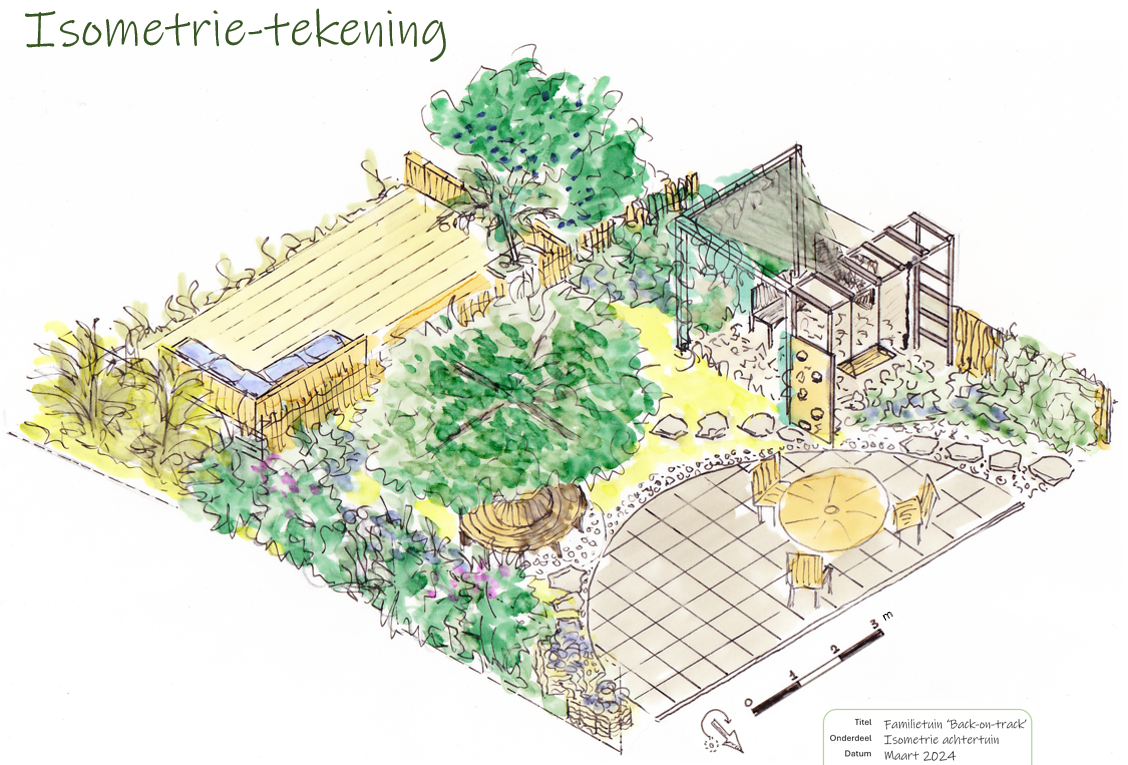

Isometrie-tekening
Perspectief-tekening vlonderterras achtertuin langs het water

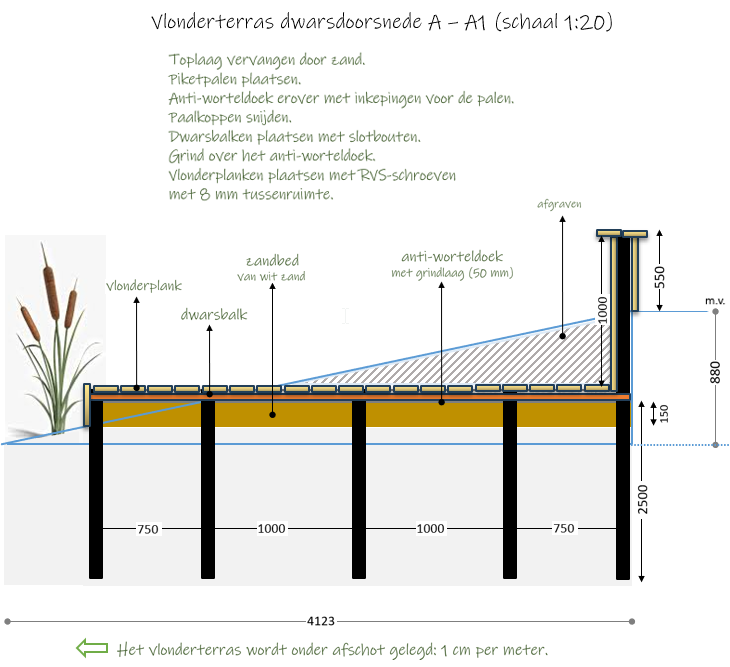

Technische tekening vlonderterras van de achtertuin naar het water toe
Het vlonderterras is verdiept, zodat het aansluit bij de waterrand. Middels een trapje kom je op dit gedeelte.
De vlonderplanken zijn van hardhout en worden gemonteerd op dwarsbalken. Daaronder wordt een zandbed van wit zand gelegd. Omdat we te maken met moerige eerdgronden op niet-gerijpte zavel (mengsel van zand, klei en silt) of klei, komen de piketpalen zeker 2,5 onder het maaiveld, afhankelijk van de draagkracht van de grond.

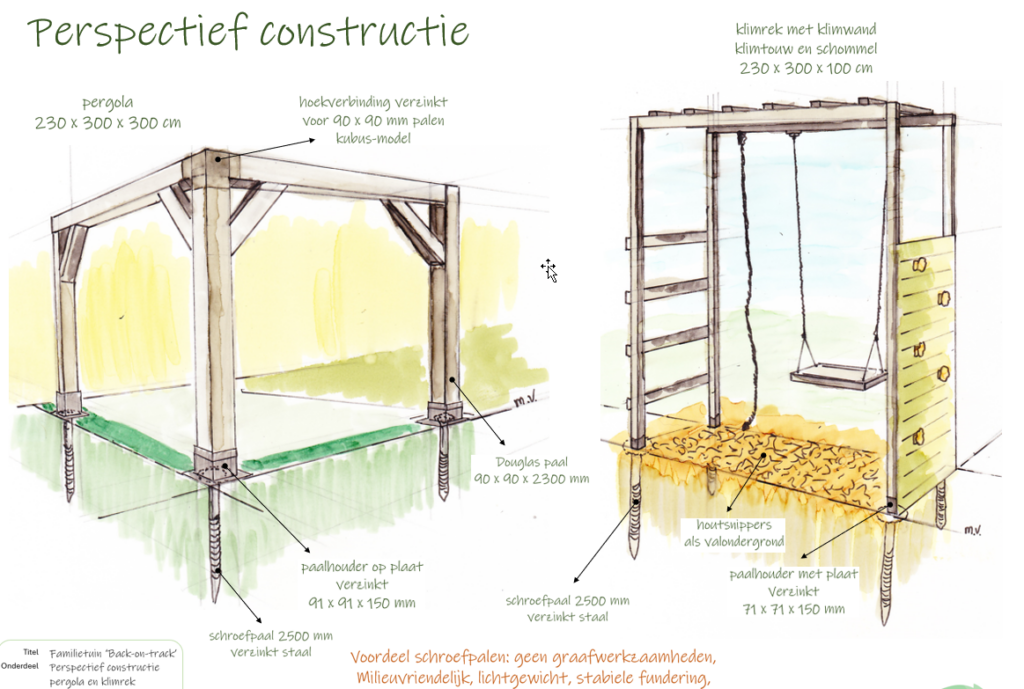

Hieronder nog wat perspectieftekeningen.
Wil je zelf ook zo’n mooi tuinontwerp, neem dan contact met me op.
